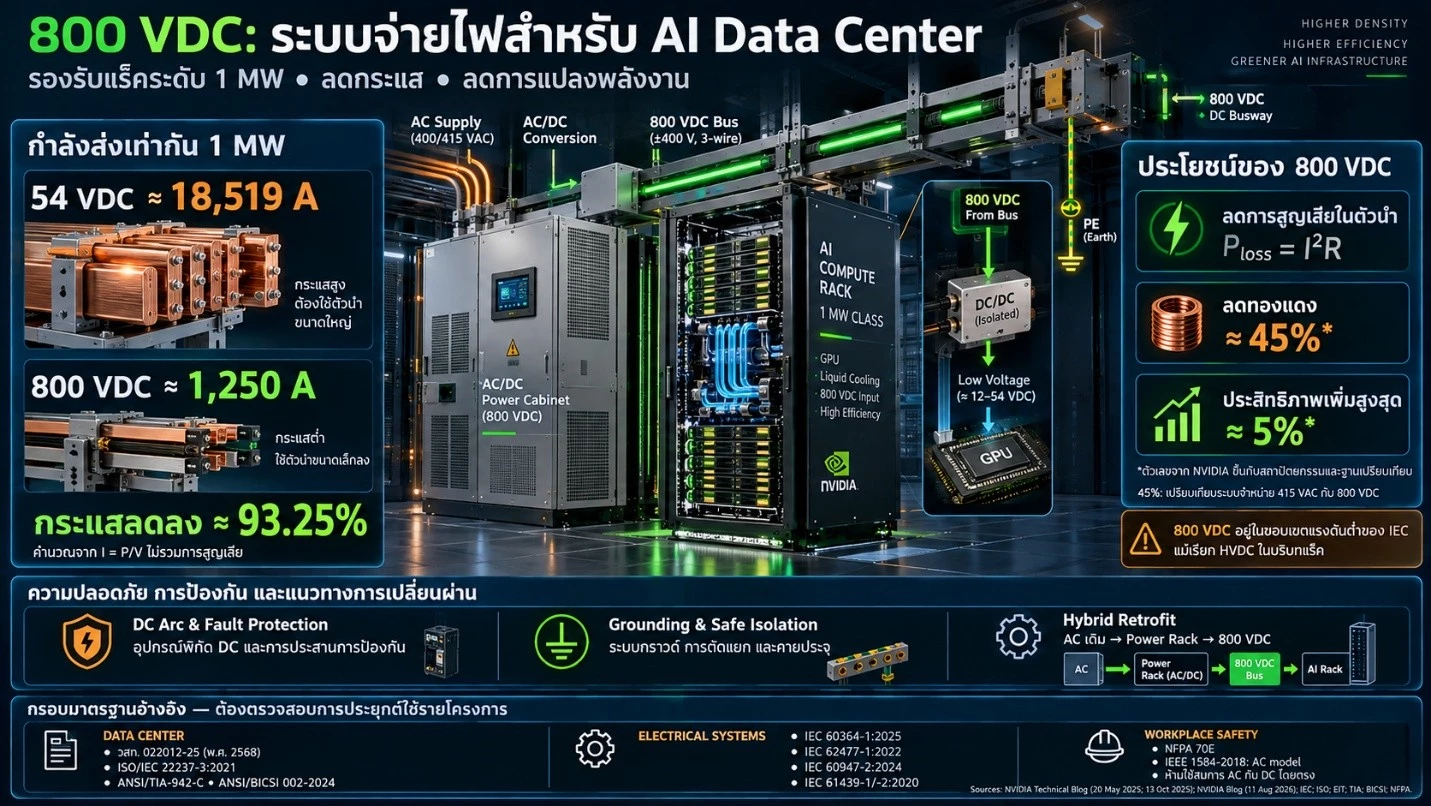

สถาปัตยกรรม NVIDIA การจ่ายไฟฟ้า 800 VDC สำหรับศูนย์ข้อมูลปัญญาประดิษฐ์

การเพิ่มขึ้นของความหนาแน่นกำลังไฟฟ้าในศูนย์ข้อมูลปัญญาประดิษฐ์ทำให้ระบบจ่ายไฟฟ้าภายในแร็คต้องรองรับภาระที่สูงขึ้นอย่างมีนัยสำคัญ โดยเฉพาะสถาปัตยกรรมที่มุ่งสู่กำลังไฟฟ้าระดับหนึ่งเมกะวัตต์ต่อแร็ค NVIDIA จึงเสนอการใช้ระบบจ่ายไฟฟ้ากระแสตรง 800 โวลต์ หรือ 800 VDC เพื่อลดกระแสไฟฟ้า ข้อจำกัดด้านตัวนำ และขั้นตอนการแปลงพลังงาน บทความนี้วิเคราะห์หลักการดังกล่าวด้วยความสัมพันธ์ระหว่างกำลังไฟฟ้า แรงดัน กระแส และการสูญเสียในตัวนำ พร้อมพิจารณาความเสี่ยงจากอาร์กไฟฟ้า การลัดวงจร พลังงานสะสม และการรวมศูนย์ระบบแปลงกำลังไฟฟ้า ผลการวิเคราะห์ชี้ว่า 800 VDC มีศักยภาพสนับสนุนแร็คกำลังสูง แต่ประโยชน์ด้านประสิทธิภาพและการลดทองแดงขึ้นอยู่กับขอบเขตและฐานเปรียบเทียบของแต่ละโครงการ การนำไปใช้จึงควรบูรณาการมาตรฐานดาตาเซนเตอร์ของประเทศไทย ISO/IEC 22237, ANSI/TIA-942 และ ANSI/BICSI 002 ร่วมกับมาตรฐานการติดตั้ง อุปกรณ์ และความปลอดภัยทางไฟฟ้า โดยต้องพิสูจน์ทั้งประสิทธิภาพ ความสามารถในการแยกเหตุขัดข้อง และความต่อเนื่องในการให้บริการก่อนใช้งานจริง


ศูนย์ข้อมูลปัญญาประดิษฐ์; 800 VDC; การจ่ายไฟฟ้ากระแสตรง; แร็คกำลังสูง; อาร์กไฟฟ้า; ความต่อเนื่องในการให้บริการ

การออกแบบศูนย์ข้อมูลปัญญาประดิษฐ์กำลังเปลี่ยนจากการรองรับเซิร์ฟเวอร์ที่กระจายภาระงาน ไปสู่การรองรับระบบประมวลผลแบบรวมกลุ่มที่ใช้ตัวเร่งความเร็วจำนวนมากภายในพื้นที่จำกัด ความหนาแน่นกำลังไฟฟ้าที่เพิ่มขึ้นทำให้ความสามารถในการนำพลังงานจากระบบจำหน่ายไปถึงอุปกรณ์ประมวลผลกลายเป็นข้อจำกัดสำคัญของการขยายระบบ NVIDIA ได้เสนอแนวทางจ่ายไฟฟ้า 800 VDC เพื่อสนับสนุนแร็คระดับ 1 MW และสูงกว่า ตามแผนสถาปัตยกรรมที่ประกาศไว้ โดยมุ่งลดข้อจำกัดของระบบจ่ายไฟฟ้า 54 VDC ภายในแร็ค (Blake et al., 2025)

อย่างไรก็ตาม ข้อความว่า “ระบบ 48 หรือ 54 VDC ไม่สามารถรองรับแร็คระดับเมกะวัตต์ได้อีกต่อไป” ควรปรับให้แม่นยำทางวิศวกรรมว่า ระบบดังกล่าวมีข้อจำกัดด้านกระแสไฟฟ้า ขนาดตัวนำ พื้นที่ติดตั้ง และความคุ้มค่าเมื่อขยายสู่ระดับเมกะวัตต์ต่อแร็ค เนื่องจากยังสามารถเพิ่มวงจรขนานหรือแบ่งภาระออกเป็นหลายชุดได้ แต่ต้องแลกกับความซับซ้อนและทรัพยากรที่เพิ่มขึ้น

บทความนี้เป็นการทบทวนและวิเคราะห์ทางวิศวกรรมจากเอกสารผู้ผลิตและขอบเขตมาตรฐานที่เผยแพร่ต่อสาธารณะ โดยแยกผลคำนวณพื้นฐานออกจากข้อกล่าวอ้างด้านสมรรถนะของผู้ผลิต และใช้มาตรฐานเป็นกรอบพิจารณาการออกแบบ มิใช่การรับรองว่าอุปกรณ์หรือระบบใดผ่านข้อกำหนดครบถ้วนแล้ว

2. หลักการลดกระแสไฟฟ้าด้วยการเพิ่มแรงดัน

สำหรับวงจรกระแสตรงในสภาวะคงตัว กำลังไฟฟ้าสามารถแสดงได้เป็น

P=VI

เมื่อกำหนดให้กำลังไฟฟ้าที่ส่งผ่านบัสเท่ากับ 1,000,000 W กระแสไฟฟ้าที่แรงดันต่างกันมีค่าดังตาราง

หมายเหตุ: เป็นผลคำนวณอุดมคติที่จุดจ่ายกำลังเดียวกัน โดยยังไม่รวมการสูญเสียและกำลังสำรอง

การเพิ่มแรงดันจาก 54 เป็น 800 VDC ทำให้กระแสลดลงประมาณ 93.25% หรือเหลือประมาณหนึ่งใน 14.81 ของค่าเดิม อย่างไรก็ตาม กระแส 1,250 A ยังถือว่าสูง จึงต้องออกแบบบัสบาร์ จุดต่อ อุปกรณ์ตัดตอน และการระบายความร้อนอย่างเหมาะสม

หาก 1 MW หมายถึงกำลังด้านออกของเครื่องแปลงไฟฟ้า กระแสด้านเข้า 800 VDC จะขึ้นอยู่กับประสิทธิภาพด้วย กล่าวคือ

ตัวอย่างเช่น เมื่อสมมติประสิทธิภาพเท่ากับ 97% กระแสด้านเข้าจะเป็นประมาณ 1,289 A การกำหนดพิกัดใช้งานจริงจึงต้องพิจารณาแรงดันต่ำสุดระหว่างเดินระบบ ภาระชั่วขณะ อุณหภูมิ และสภาวะที่ระบบสำรองต้องรับภาระแทนเพิ่มเติม

3. การสูญเสียพลังงานและข้อจำกัดด้านทองแดง

การสูญเสียกำลังไฟฟ้าจากความต้านทานของตัวนำแสดงได้ด้วย

หากกำลังส่งและความต้านทานรวมของวงจรเท่ากัน อัตราส่วนการสูญเสียระหว่างระบบ 800 และ 54 VDC จะเท่ากับ

ผลดังกล่าวแสดงข้อได้เปรียบพื้นฐานของการเพิ่มแรงดัน แต่ ไม่สามารถตีความว่าศูนย์ข้อมูลจะลดการสูญเสียทั้งหมดได้ 99.54% เพราะระบบจริงจะเปลี่ยนขนาดตัวนำ มีการสูญเสียในเครื่องแปลงไฟฟ้า และมีองค์ประกอบอื่นร่วมด้วย ด้านการใช้ทองแดง NVIDIA รายงานในเอกสารปี 2025 ว่า การเปลี่ยนระบบจำหน่ายระดับแถวจาก 415 VAC เป็น 800 VDC สามารถลดความต้องการทองแดงได้ประมาณ 45% ภายใต้สถาปัตยกรรมที่นำเสนอ ตัวเลขนี้จึงเป็นการเปรียบเทียบระบบจำหน่ายที่กำหนด มิใช่ผลโดยตรงจากการเปลี่ยนบัสภายในแร็คจาก 54 เป็น 800 VDC ทุกกรณี (Blake et al., 2025)

นอกจากนี้ เอกสาร NVIDIA ต่างฉบับรายงานความสามารถส่งกำลังผ่านตัวนำขนาดเดิมเพิ่มขึ้นต่างกัน ได้แก่ 85% และ 157% จึงต้องตรวจสอบจำนวนตัวนำ รูปแบบวงจร และเงื่อนไขเปรียบเทียบก่อนนำมาใช้อ้างอิง ไม่ควรรวมตัวเลขเหล่านี้เป็นค่าคุณสมบัติสากลของระบบ 800 VDC หรือใช้สรุปช่วงลดทองแดง 45–70% โดยปราศจากฐานคำนวณเดียวกัน (Blake et al., 2025; Srivastava & Petty, 2025)  สำหรับการออกแบบโครงการ ควรประเมินทองแดงจากระยะทางจริง จำนวนวงจร ตัวนำขาไปและกลับ สายดินป้องกัน แรงดันตก อุณหภูมิใช้งาน และความทนต่อกระแสลัดวงจร แทนการใช้ร้อยละจากเอกสารการตลาดเพียงอย่างเดียว

4. การลดขั้นตอนแปลงพลังงานและการประเมินประสิทธิภาพ

ระบบจ่ายไฟฟ้ากระแสสลับที่ใช้ UPS แบบแปลงสองครั้งอาจมีเส้นทางพลังงานผ่านการแปลง AC/DC และ DC/AC ก่อนส่งไปยังแหล่งจ่ายไฟของเซิร์ฟเวอร์ ซึ่งแปลง AC/DC อีกครั้ง ส่วนสถาปัตยกรรม 800 VDC สามารถย้ายการแปลง AC/DC ไปยังระดับอาคารหรือระดับแถว แล้วส่งไฟกระแสตรงไปยังแร็ค อย่างไรก็ตาม ยังจำเป็นต้องแปลง DC/DC ลงสู่แรงดันที่อุปกรณ์อิเล็กทรอนิกส์ใช้ และไม่ได้หมายความว่า GPU รับไฟ 800 VDC โดยตรง

ประสิทธิภาพรวมของเส้นทางพลังงานสามารถประเมินได้จาก

การลดจำนวนขั้นตอนอาจช่วยเพิ่มประสิทธิภาพ แต่ต้องใช้เส้นโค้งประสิทธิภาพของอุปกรณ์ตามระดับโหลดจริง โดยรวมผลจากการแบ่งโหลดระหว่างโมดูลสำรองและการใช้พลังงานขณะโหลดต่ำด้วย NVIDIA ระบุศักยภาพเพิ่มประสิทธิภาพการส่งพลังงานตั้งแต่ต้นทางถึงปลายทางได้สูงสุดประมาณ 5% เมื่อเทียบกับระบบอ้างอิงเดิม ตัวเลขนี้ควรนำเสนอเป็น ข้อกล่าวอ้างของผู้ผลิตภายใต้เงื่อนไขการเปรียบเทียบ มิใช่ค่ารับประกันของทุกโครงการ และไม่ควรถือโดยอัตโนมัติว่าเท่ากับการเพิ่มขึ้นห้าจุดร้อยละ (Blake et al., 2025) NVIDIA Technical Blog

การตรวจรับจึงควรกำหนดขอบเขตการวัดให้ตรงกัน เช่น จากด้านเข้าระบบสำรองไฟถึงด้านเข้าแร็ค พร้อมรายงานการสูญเสียเป็น kW และพลังงานสูญเสียรายปีเป็น kWh ทั้งนี้ ประสิทธิภาพเส้นทางไฟฟ้าที่ดีขึ้นไม่เท่ากับการลด PUE ในสัดส่วนเดียวกัน เพราะ PUE ยังรวมระบบทำความเย็นและภาระสนับสนุนอื่น

5. การจำแนกแรงดันและกรอบมาตรฐาน

แม้ NVIDIA ใช้คำว่า High-Voltage Direct Current หรือ HVDC เพื่อแยกจากระบบ 48/54 VDC แต่ 800 VDC อยู่ภายในขอบเขตแรงดันของมาตรฐานอุปกรณ์แรงดันต่ำหลายฉบับของ IEC ซึ่งครอบคลุมถึง 1,500 VDC เช่น IEC 60947-2 และ IEC 62477-1 การจัดอยู่ในขอบเขตดังกล่าวไม่ได้หมายถึงความปลอดภัยต่อการสัมผัสหรือความเสี่ยงต่ำ

การอ้างอิงมาตรฐานควรแบ่งตามหน้าที่ เพื่อให้ตรวจสอบย้อนกลับได้ดังนี้

แหล่งข้อมูลของ วสท., TIA และ BICSI ยืนยันเอกสารมาตรฐานที่ระบุข้างต้น ขณะที่ ISO/IEC 22237-3 ระบุชัดว่าความปลอดภัยทางไฟฟ้าและ EMC อยู่ภายใต้มาตรฐานและข้อกำหนดอื่น จึงไม่สามารถใช้มาตรฐานศูนย์ข้อมูลฉบับเดียวแทนมาตรฐานความปลอดภัยทั้งหมดได้ ตารางนี้เป็นการจัดบทบาทมาตรฐานสำหรับการประยุกต์ใช้ ไม่ได้หมายความว่ามาตรฐานทุกฉบับมีข้อกำหนดเฉพาะสำหรับแร็ค NVIDIA 800 VDC แล้ว การออกแบบรายละเอียดต้องตรวจสอบฉบับเต็มและจัดทำตารางเทียบข้อกำหนดกับอุปกรณ์และวงจรจริง โดย IEC 60364-1:2025 ยังให้ความสำคัญกับระดับความปลอดภัยที่เทียบเท่าสำหรับนวัตกรรมที่ยังไม่มีมาตรฐานผลิตภัณฑ์รองรับโดยตรงด้วย

6. อาร์กไฟฟ้า การลัดวงจร และการประสานการป้องกัน

กระแสตรงไม่มีจุดผ่านศูนย์ตามธรรมชาติแบบกระแสสลับ จึงต้องใช้อุปกรณ์และวิธีการดับอาร์กที่เหมาะกับวงจร DC อย่างไรก็ตาม ความรุนแรงของเหตุไม่ได้ขึ้นอยู่กับแรงดันเพียงอย่างเดียว แต่สัมพันธ์กับกระแสที่แหล่งจ่ายสามารถส่งเข้าสู่จุดขัดข้อง ระยะเวลาตัดวงจร รูปทรงอุปกรณ์ และพลังงานสะสมในวงจร ดังนั้น ข้อความว่าแรงดันต่ำจะ “ละลายช้า” ส่วน 800 VDC จะเกิดเหตุรุนแรงเสมอจึงไม่แม่นยำ ระบบแรงดันต่ำที่มีกระแสสูงก็สามารถสร้างความเสียหายรุนแรงได้เช่นกัน

ในระบบที่มีคาปาซิเตอร์ พลังงานสะสมแสดงได้ด้วย

ส่วนการพิจารณาภาระความร้อนที่อุปกรณ์ได้รับระหว่างการลัดวงจรเกี่ยวข้องกับ

สมการเหล่านี้ช่วยอธิบายว่า การจำกัดกระแสจากเครื่องแปลงไฟฟ้าเพียงอย่างเดียวอาจยังไม่เพียงพอ หากคาปาซิเตอร์หรือแหล่งกักเก็บพลังงานสามารถจ่ายเข้าสู่จุดขัดข้องได้ แนวทางทางวิศวกรรมจึงควรรวมการวิเคราะห์กระแสจากทุกแหล่ง การแบ่งเขตป้องกัน การตรวจจับความผิดปกติ และการเลือกอุปกรณ์ที่ประสานกัน โดยกรอบการป้องกัน 800 VDC ที่ SolarEdge พัฒนาร่วมกับ NVIDIA ระบุว่า รูปแบบกราวด์ อุปกรณ์ตัดวงจรสารกึ่งตัวนำ และหม้อแปลงโซลิดสเตตเป็นทางเลือกที่ต้องประเมิน มิใช่ข้อบังคับสากลสำหรับทุกระบบ (SolarEdge Technologies, 2026)  การเลือกเบรกเกอร์ต้องตรวจสอบพิกัด DC ความสามารถตัดกระแสลัดวงจร รูปแบบการต่อขั้ว และเงื่อนไขการใช้งานจากผู้ผลิต การที่อุปกรณ์มีพิกัดแรงดัน AC สูงกว่า 800 V ไม่ได้ยืนยันว่าใช้กับ 800 VDC ได้ และการอ้าง IEC 60947-2 ต้องผูกกับผลทดสอบและพิกัดของอุปกรณ์รุ่นนั้น IEC

สำหรับการประเมินอาร์กแฟลช ไม่ควรนำสมการ IEEE 1584-2018 มาใช้กับ 800 VDC โดยตรง เนื่องจากขอบเขตแบบจำลองดังกล่าวครอบคลุมระบบกระแสสลับสามเฟส 208 V ถึง 15 kV การประเมิน DC ต้องใช้วิธีที่รองรับ พร้อมระบุสมมติฐานและข้อจำกัด ส่วน NFPA 70E ใช้เป็นกรอบจัดการความเสี่ยงและการทำงานอย่างปลอดภัย โดยต้องตรวจสอบวิธีคำนวณในฉบับที่โครงการเลือกใช้แยกต่างหาก

7. ความต่อเนื่องของบริการและการปรับปรุงอาคารเดิม

การลดจำนวนเครื่องแปลงไฟฟ้าอาจลดจำนวนอุปกรณ์ที่ต้องบำรุงรักษา แต่การรวมศูนย์อุปกรณ์ก็อาจเพิ่มขอบเขตผลกระทบเมื่อเกิดเหตุขัดข้อง ข้อเสนอสำหรับการออกแบบจึงควรครอบคลุมการแยกบัส การแบ่งเขตควบคุม แหล่งจ่ายสำรอง และวิธีแยกอุปกรณ์เพื่อบำรุงรักษา โดยตรวจสอบว่าความเสียหายเพียงจุดเดียวสามารถลุกลามไปยังหลายแร็คหรือหลายเส้นทางจ่ายไฟได้หรือไม่ ระบบ 800 VDC ไม่ทำให้ศูนย์ข้อมูลได้รับระดับ Tier สูงขึ้นโดยอัตโนมัติ Uptime Institute กำหนด Tier จากคุณลักษณะด้านความต่อเนื่องของโครงสร้างพื้นฐาน โดย Tier III เน้นการบำรุงรักษาโดยไม่หยุดภาระสำคัญ และ Tier IV เพิ่มความสามารถทนต่อเหตุขัดข้อง ทั้งนี้ไม่ได้กำหนดให้ต้องใช้เทคโนโลยีแรงดันใดโดยเฉพาะ

สำหรับอาคารเดิม NVIDIA เสนอระบบไฮบริดที่รับไฟจากโครงสร้างพื้นฐาน AC แล้วแปลงเป็น 800 VDC ใกล้แถวแร็ค จึงเป็นเส้นทางเปลี่ยนผ่านที่อาจใช้โครงสร้างพื้นฐานเดิมบางส่วนได้ (Petty, 2026) อย่างไรก็ตาม ความเข้ากันได้ทางสถาปัตยกรรมไม่ได้ยืนยันว่าทุกอาคารมีกำลังไฟฟ้า พื้นที่ ระบายความร้อน และความสามารถรับน้ำหนักเพียงพอสำหรับแร็คระดับเมกะวัตต์ ต้องประเมินข้อจำกัดเหล่านี้เป็นรายโครงการ นอกจากนี้ การเพิ่มแรงดันไม่ได้แก้ปัญหาการเปลี่ยนแปลงโหลด AI อย่างรวดเร็วทั้งหมด NVIDIA จึงเสนอการใช้ระบบกักเก็บพลังงานหลายช่วงเวลา ตั้งแต่คาปาซิเตอร์ใกล้แร็คไปจนถึงแบตเตอรี่ระดับอาคาร เพื่อช่วยแยกความผันผวนของโหลดออกจากระบบไฟฟ้าต้นทาง (Srivastava & Petty, 2025)

8. ข้อเสนอสำหรับการออกแบบและตรวจรับในประเทศไทย

สำหรับโครงการในประเทศไทย ควรใช้มาตรฐานดาตาเซนเตอร์ของ วสท. เป็นกรอบหลักร่วมกับข้อกำหนดการติดตั้งไฟฟ้าและมาตรฐานสากลที่โครงการกำหนด โดยจัดทำหลักฐานตรวจสอบอย่างน้อยห้าประเด็นต่อไปนี้

1. ขอบเขตระบบและสมรรถนะ: ระบุจุดเริ่มต้น–สิ้นสุดของการวัดประสิทธิภาพ กำลังใช้งานต่อแร็ค ช่วงแรงดัน และสภาวะโหลดที่รับประกัน
2. การป้องกันและกราวด์: วิเคราะห์เหตุลัดวงจร กระแสรั่ว การสูญเสียฉนวน และการจ่ายย้อนจากแหล่งกักเก็บพลังงาน พร้อมพิสูจน์การแยกเหตุอย่างเลือกจำเพาะ
3. ความต่อเนื่องของบริการ: ทดสอบการสูญเสียแหล่งจ่าย โมดูลแปลงไฟฟ้า ระบบควบคุม และเส้นทางจ่ายไฟ รวมทั้งการบำรุงรักษาตามเป้าหมายของโครงการ
4. ความปลอดภัยในการปฏิบัติงาน: จัดให้มีวิธีตัดแยก ล็อกและติดป้าย ตรวจยืนยันการปลอดแรงดัน และคายประจุ พร้อมฝึกอบรมบุคลากรให้ตรงกับระบบ DC ที่ติดตั้ง
5. การทดสอบระบบรวม: ใช้โหลดทดสอบหรือระบบจำลองเหตุที่ควบคุมความเสี่ยงได้ เพื่อตรวจสอบการตอบสนองต่อโหลดกระชาก การตัดวงจร และการกลับคืนสู่สภาวะปกติ

ข้อเสนอเหล่านี้เป็นการสังเคราะห์สำหรับการออกแบบและตรวจรับ มิใช่การยกข้อกำหนดเฉพาะข้อจากมาตรฐานใดมาตรฐานหนึ่ง

9. บทสรุป

สถาปัตยกรรม 800 VDC มีเหตุผลทางวิศวกรรมรองรับอย่างชัดเจนในการลดกระแสและข้อจำกัดของระบบส่งกำลังสำหรับแร็ค AI ความหนาแน่นสูง อย่างไรก็ตาม ผลประหยัดทองแดงและประสิทธิภาพพลังงานต้องพิสูจน์ด้วยฐานเปรียบเทียบเดียวกัน ขณะที่ความปลอดภัยต้องพิจารณาพลังงานสะสม การดับอาร์ก การประสานอุปกรณ์ป้องกัน และการแยกเหตุขัดข้องทั้งระบบ การนำมาใช้ในประเทศไทยจึงควรประเมินพร้อมกันทั้งความคุ้มค่า สมรรถนะ ความปลอดภัย และความต่อเนื่องของบริการ โดยใช้มาตรฐานศูนย์ข้อมูลควบคู่กับมาตรฐานการติดตั้งและผลิตภัณฑ์ไฟฟ้าอย่างเป็นระบบ

เอกสารอ้างอิง

1. วิศวกรรมสถานแห่งประเทศไทย ในพระบรมราชูปถัมภ์. (2568). มาตรฐานดาตาเซนเตอร์ สำหรับประเทศไทย พ.ศ. 2568 (วสท. 022012-25).
2. BICSI. (2024). ANSI/BICSI 002-2024: The standard for data center design.
3. Blake, M., Hsu, M., Goldwasser, I., Petty, H., & Huntington, J. (2025, May 20). NVIDIA 800 VDC architecture will power the next generation of AI factories. NVIDIA Technical Blog.
4. Institute of Electrical and Electronics Engineers. (2018). IEEE guide for performing arc-flash hazard calculations (IEEE Std 1584-2018).
5. International Electrotechnical Commission. (2020a). Low-voltage switchgear and controlgear assemblies—Part 1: General rules (IEC 61439-1:2020).
6. International Electrotechnical Commission. (2020b). Low-voltage switchgear and controlgear assemblies—Part 2: Power switchgear and controlgear assemblies (IEC 61439-2:2020).
7. International Electrotechnical Commission. (2022). Safety requirements for power electronic converter systems and equipment—Part 1: General (IEC 62477-1:2022; corrigendum 2024).
8. International Electrotechnical Commission. (2024). Low-voltage switchgear and controlgear—Part 2: Circuit-breakers (IEC 60947-2:2024).
9. International Electrotechnical Commission. (2025). Low-voltage electrical installations—Part 1: Fundamental principles, assessment of general characteristics, and definitions (IEC 60364-1:2025).
10. International Organization for Standardization & International Electrotechnical Commission. (2021). Information technology—Data centre facilities and infrastructures—Part 3: Power distribution (ISO/IEC 22237-3:2021).
11. National Fire Protection Association. (2027). Standard for electrical safety in the workplace (NFPA 70E, 2027 ed.).
12. Petty, H. (2026, August 11). Why scaling AI compute performance requires a new power architecture. NVIDIA Blog.
13. SolarEdge Technologies. (2026, September 10). SolarEdge advances full DC powertrain for AI data centers, publishes 800 VDC protection framework with NVIDIA.
14. Srivastava, N., & Petty, H. (2025, October 13). Building the 800 VDC ecosystem for efficient, scalable AI factories. NVIDIA Technical Blog.
15. Telecommunications Industry Association. (2024). ANSI/TIA-942-C: Telecommunications infrastructure standard for data centers.
16. Uptime Institute. (n.d.). Tier classification system. (2025).
